相変化を考慮した気液二相流解析によるヒートパイプ内部の流体挙動予測
JAXAスーパーコンピュータシステム利用成果報告(2024年2月～2025年1月)
報告書番号: R24JACA66
利用分野: JSS大学共同利用
- 責任者: 木村啓志, 東海大学
- 問い合せ先: 川本裕樹(kawamoto.yuki.u@tokai.ac.jp)
- メンバ: 平井 克樹, 川本 裕樹, 木村 啓志
事業概要
蒸発と凝縮による相変化を伴う作動流体の流れにより熱を輸送するヒートパイプは, 身近な電子機器のみならず宇宙空間で使用が想定される機器にも搭載されている. 構成として, 金属管の内部に流体が封入されている為, 外壁温度以外の物理量取得が困難である. その為, 内部流動の把握及び予測には数値流体力学(CFD)が有効であると考えられている. 本研究では, ヒートパイプ内部の流動予測を可能とし, さらに高効率な熱輸送の実現を目指している. 本年度は, ヒートパイプの作動原理である, 相変化の精度検証を目的に3次元解析を実施した.
参照URL
なし
JAXAスーパーコンピュータを使用する理由と利点
相変化計算では気液界面近傍に形成される温度勾配の正確さが相変化量の計算に直結する為, 界面近傍の解像度の確保が必要である. その為, JAXAスーパーコンピューターでの大規模並列解析が必須である.
今年度の成果
今年度は, 相変化の基礎検証として, 重力下における過熱状態の上昇気泡解析を3次元で実施した. 図1が0.0856secでの速度ベクトルを表示した過熱度分布であり, (a)が格子解像度Coarse, (b)がMedium, (c)がFineである. 先行研究と比較して, 格子解像度MediumとFineでは定性的に良好な一致を確認した. 定量的な評価として, 図2の気泡上昇速度で評価を行った. 格子が細かい条件では, 先行研究と定量的に良好な一致を確認した. これらの結果から, 本解析における相変化の精度を確認した.
図1: 各格子解像度における速度ベクトルを表示した過熱度分布: (a) Coarse, (b) Medium, (c) Fine

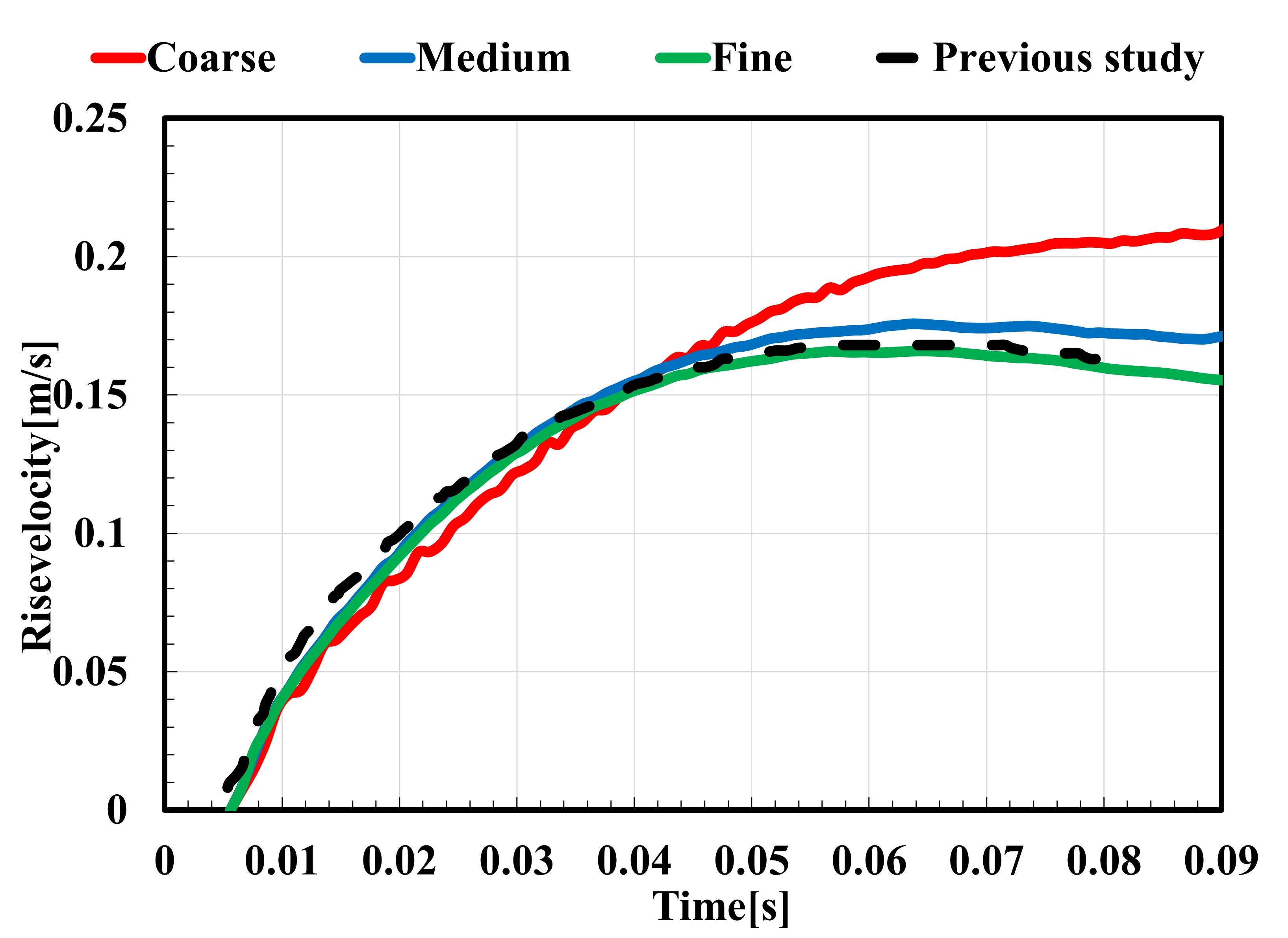

図2: 各格子解像度における気泡上昇速度(先行研究：Y. Sato, and B. Niceno, A sharp-interface phase change model for a mass-conservative interface tracking method, Journal of Computational Physics., 249 (2013), 127-161.)
