コンパウンドヘリ用プロペラの最適設計

JAXAスーパーコンピュータシステム利用成果報告(2022年2月~2023年1月)

報告書番号: R22JDA201C21

利用分野: 航空技術

PDFはここからダウンロード

  • 責任者: 有薗仁, 航空技術部門航空環境適合イノベーションハブ
  • 問い合せ先: 木村 桂大(kimura.keita@jaxa.jp)
  • メンバ: 梶原 史裕, 木村 桂大, 杉浦 正彦, 菅原 瑛明, 田辺 安忠

事業概要

本事業では, JAXAが提案するコンパウンドヘリコプタ用のサイドプロペラ・尾部プロペラの最適設計を実施することを目的としている. 設計目標とする飛行条件に合わせた形状の最適化を行い, その中で性能評価をCFDにて実施する. サイドプロペラに関してはホバリング性能を維持しつつ, 高速前進飛行に耐える性能を満たすものを, 尾部プロペラに関しては従来ヘリの2倍の速度を実現するような性能を発揮することを要求事項とし, コード長・ねじり角分布を設計する. 今年度は昨年度設計したサイドプロペラの性能解析と, 尾部プロペラの設計を行った.

参照URL

なし

JAXAスーパーコンピュータを使用する理由と利点

プロペラブレードの最適設計においては, 設定した設計変数空間の中で多数の形状の性能解析を実施する必要がある. これを同時並行的に実施するためにはスーパーコンピュータの計算能力を利用することが不可欠である.

今年度の成果

今年度は大きく2種類の解析が実施された. 1つは昨年度設計した最適サイドプロペラの性能解析であり, これは本年度実施した風洞試験と対応している. 2つ目は高速コンパウンドヘリ用尾部プロペラの最適設計に関わる性能解析である. 本報告ではそれぞれの解析に関する結果についてそれぞれ報告する.

図1にはサイドプロペラ性能の確認のため実施された風洞試験装置を模擬したCFD解析の概略図(ホバリング時)である. 機体ホバリング時のサイドプロペラはメインロータのアンチトルクを補償するために前進側では前方に, 後退側では後方に推力を発生させる必要があり, 非常に大きなピッチ可動範囲が要求される. 図中はそれぞれプラスピッチとリバースピッチでのプロペラ後流の様子を表しており, 推力の発生方向がそれぞれ異なることがわかる.

図2には尾部プロペラの解析例を図示した. 高速前進飛行時の圧力分布を示しており, 大きな負圧により推力を発揮していることが読み取れる. 高速飛行に対応するためにソリディティの大きな設計案となっている.

Annual Reoprt Figures for 2022

図1: ホバリング時のサイドプロペラ後流の可視化(左:プラスピッチ 右:リバースピッチ)



Annual Reoprt Figures for 2022

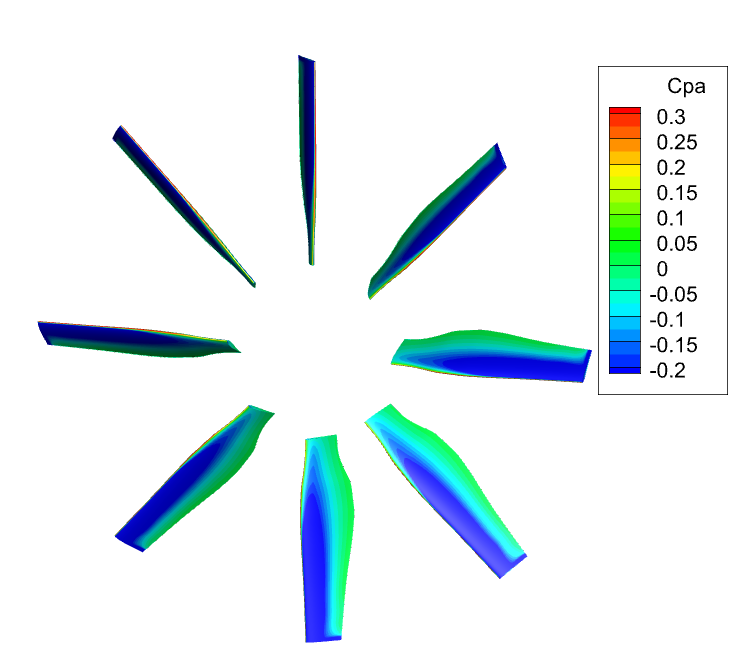

図2: 尾部プロペラの解析例(表面圧力分布の可視化)
