大気突入実在気体熱空力評価

JAXAスーパーコンピュータシステム利用成果報告(2022年2月~2023年1月)

報告書番号: R22JDA201A32

利用分野: 航空技術

PDFはここからダウンロード

  • 責任者: 藤井謙司, 航空技術部門基盤技術研究ユニット
  • 問い合せ先: 小澤宇志(ozawa.takashi@jaxa.jp)
  • メンバ: 小澤 宇志, 鈴木 俊之, 高柳 大樹

事業概要

本研究では, 大気圏突入時における加熱および空力特性を数値シミュレーションによって高い精度で予測するため, 高温気体の物理モデルやシミュレーション手法について高度化を行う. 新たに提案するモデル・手法を用いたシミュレーションと実験によって得られたデータを比較することで予測精度を実証し, 高精度なシミュレーションツールの実現を目指す. 今年度は特にサンプルリターンカプセルの姿勢安定性について検証する.

参照URL

なし

JAXAスーパーコンピュータを使用する理由と利点

物理モデル, 形状, 試験気流条件, 等の不確定性・依存性を評価するため, モデル, 形状, 条件等を変化させて多くのケースの解析を実施するためにスパコンを使用した.

今年度の成果

本研究は, はやぶさ型カプセルの遷音速姿勢不安定性の解明を目的として, CFD解析を行った(図1). はやぶさ型カプセルは遷音速不安定性が知られているが, サイズ依存性, 重心位置依存性が明らかではない. そこで, 本研究ではJONATHAN-ALEコードを用いてピッチモーション解析を3サイズ(直径D=100, 400, 600mm)の形状にて行った. 遷音速領域(M=1.1)に関して, CFD解析ではサイズが大きくなるほど, 重心位置が後方になるほど振幅範囲が大きくなる傾向が得られた. (図2) 従来の空力DBを用いたモーション解析結果と比較したところ, 迎角履歴に大きな差は見られなかった. (図3) 今後は, CFD解析の時間履歴データおよびサイズ範囲を拡張するとともに, 流れ場の依存性を評価し, 従来の空力DBの検証・更新を進める予定である.

Annual Reoprt Figures for 2022

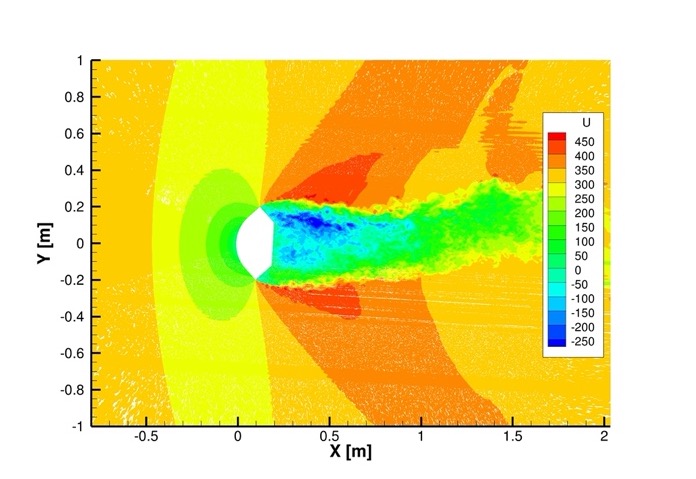

図1: JONATHAN-ALEによるピッチ振動解析
