再突入カプセル空力試験技術
JAXAスーパーコンピュータシステム利用成果報告(2018年4月～2019年3月)
報告書番号: R18JA1403
利用分野: 航空技術
- 責任者: 浜本滋, 航空技術部門空力技術研究ユニット
- 問い合せ先: 三木 肇(miki.hajime@jaxa.jp)
- メンバ: 三木 肇, 高間 良樹
事業概要
揚力飛行カプセルの姿勢制御能力が不足気味となる課題を克服するため, 局所的な形状変更によってRCS干渉力を有効利用できるようにする.
参照URL
なし
JSS2利用の理由
アイデアの有効性を示すために, カプセルの外形形状やRCSジェットの強さを変更した数多くのCFD解析を実施する必要があった.
今年度の成果
RCS周りの外形形状を変更したHRVカプセルについてFaSTARによるCFD解析を実施し, RCS干渉力・干渉加熱ともに極超音速風洞試験結果と良好な一致を確認した(図1). さらに, より小型で実機適用性のある局所形状についてCFD解析を利用して検討し, その知見が改良風洞模型の設計に生かされた.

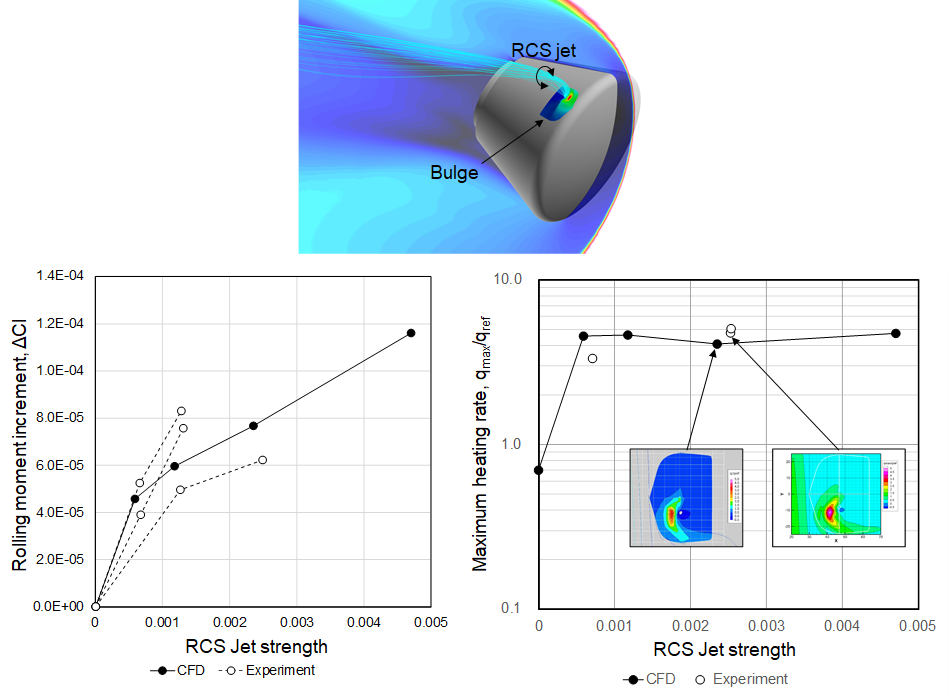

図1: バルジ付きカプセルに対するCFD解析結果
成果の公表
なし
JSS2利用状況
計算情報
- プロセス並列手法: MPI
- スレッド並列手法: 非該当
- プロセス並列数: 128
- 1ケースあたりの経過時間: 20 時間
利用量
総資源に占める利用割合※1(%): 0.11
内訳
JSS2のシステム構成や主要な仕様は、JSS2のシステム構成をご覧下さい。
| 計算システム名 | コア時間(コア・h) | 資源の利用割合※2(%) |
|---|---|---|
| SORA-MA | 1,009,475.98 | 0.12 |
| SORA-PP | 223.45 | 0.00 |
| SORA-LM | 0.00 | 0.00 |
| SORA-TPP | 0.00 | 0.00 |
| ファイルシステム名 | ストレージ割当量(GiB) | 資源の利用割合※2(%) |
|---|---|---|
| /home | 11.28 | 0.01 |
| /data | 1,493.76 | 0.03 |
| /ltmp | 2,180.99 | 0.19 |
| アーカイバシステム名 | 利用量(TiB) | 資源の利用割合※2(%) |
|---|---|---|
| J-SPACE | 0.00 | 0.00 |
※1 総資源に占める利用割合：3つの資源(計算, ファイルシステム, アーカイバ)の利用割合の加重平均.
※2 資源の利用割合：対象資源一年間の総利用量に対する利用割合.
